产品介绍：GDSZ 高低温循环装置，采用机械制冷的液循环设备，具有提供高低温液体的作用；结合旋 转蒸发器、真空冷冻干燥箱、循环水式多用真空泵、双层玻璃反应釜等仪器，进行多功能高/低温 下的化学反应作业，可为各种反应设备提供高低温场景。

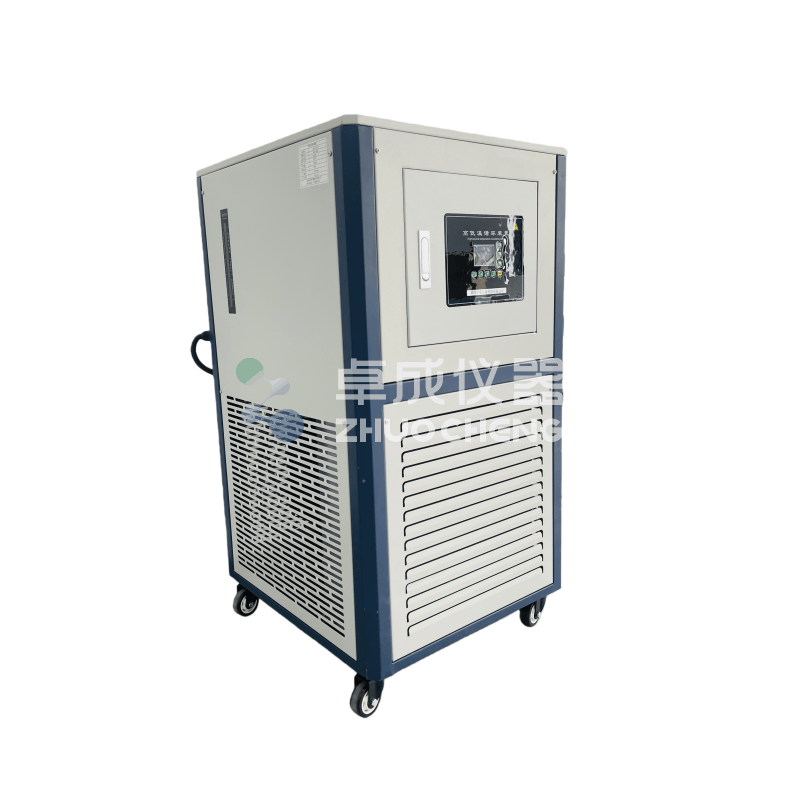

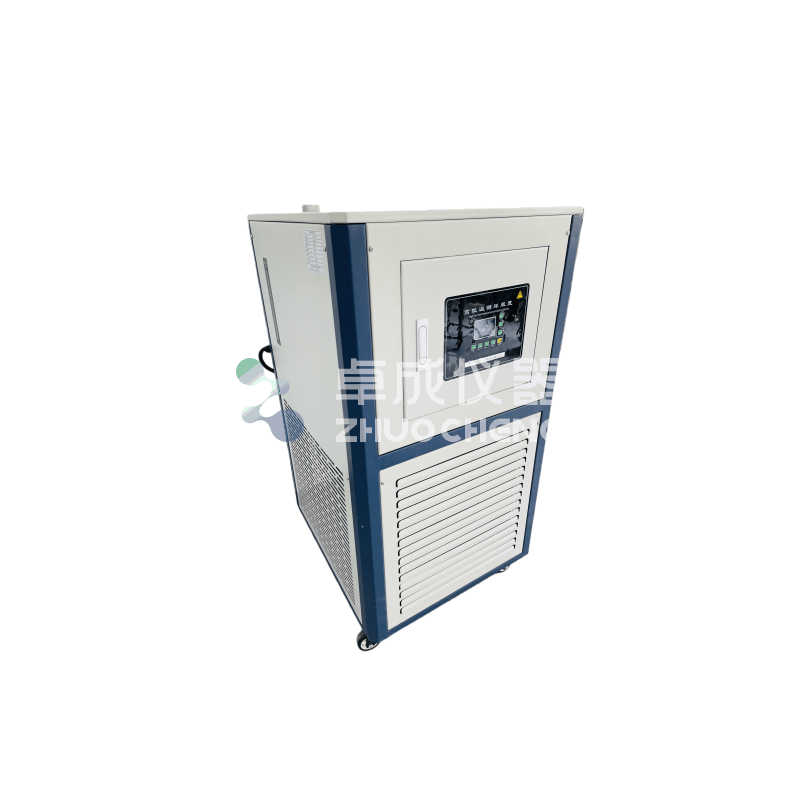

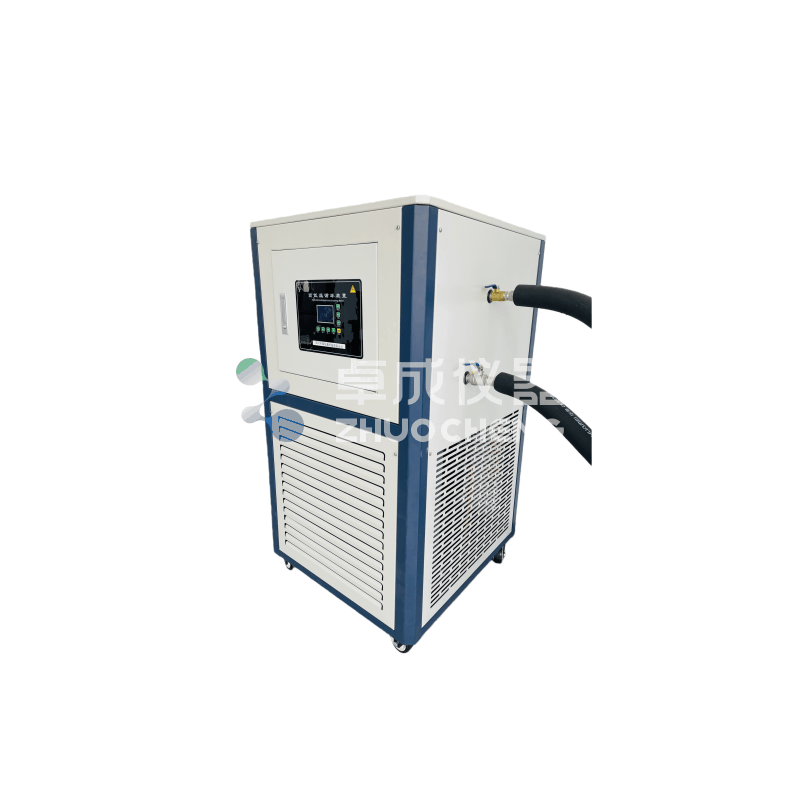

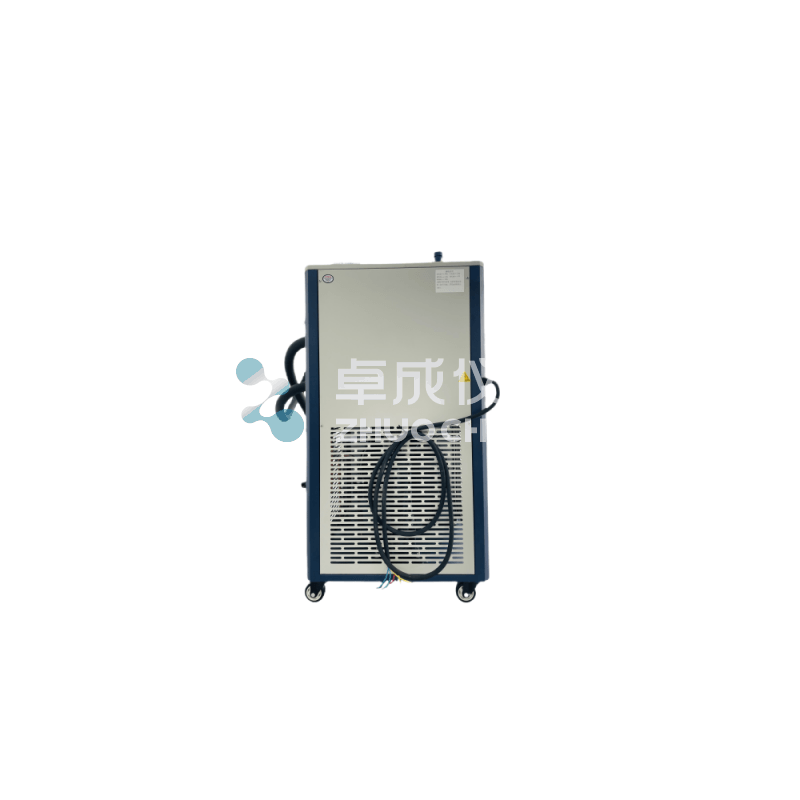

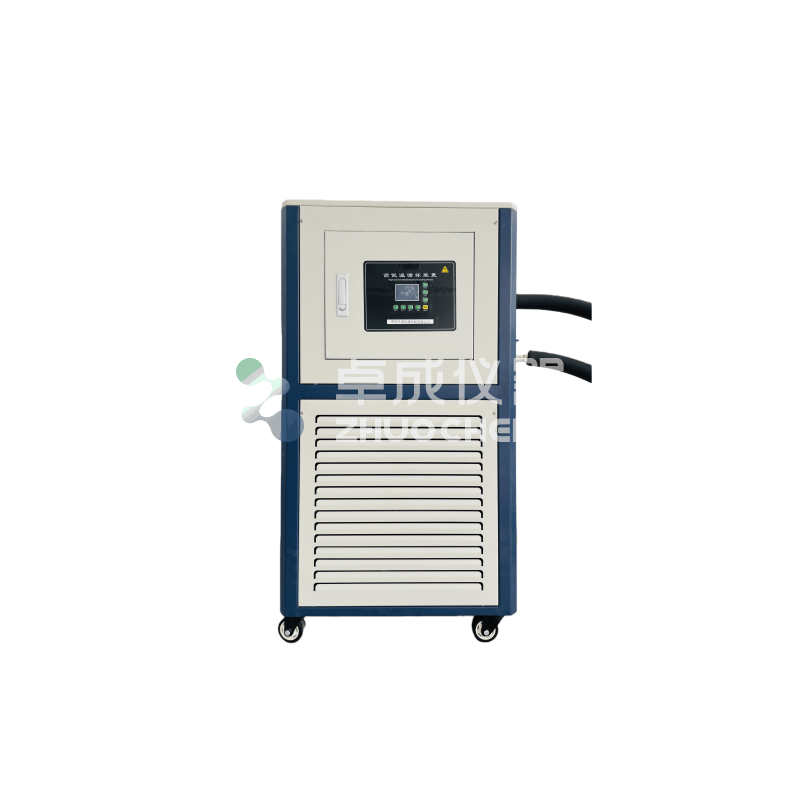

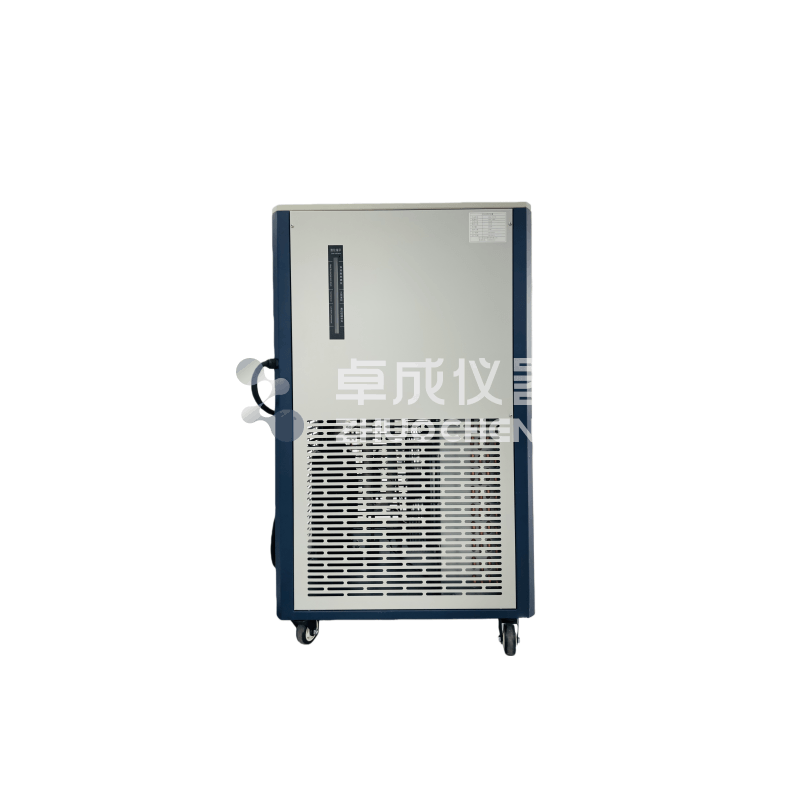

高低温循环装置
产品介绍：GDSZ 高低温循环装置，采用机械制冷的液循环设备，具有提供高低温液体的作用；结合旋 转蒸发器、真空冷冻干燥箱、循环水式多用真空泵、双层玻璃反应釜等仪器，进行多功能高/低温 下的化学反应作业，可为各种反应设备提供高低温场景。
产品特点:
1、国内外著名厂家原装封闭压缩机，性能先进，质量可靠。
2、液晶数字显示，按键设定，操作简单。
3、循环系统采用优质不锈钢，具有防腐蚀、防锈、防低温液体污染的功能。
4、本机集循环加热冷却于一身，体积小，功率配备合理，充分显示了节省空间的特点。
卓成仪器高低温循环装置参数表 5L | ||||
型号 | GDSZ-5/20 | GDSZ-5/40 | GDSZ-5/80 | |
储液槽容积（L） | 10 | 10 | 10 | |
工作条件 | 空载使用温度范围（°C） | -40/200 | -40/200 | -40/200 |
最佳环境温度（°C） | ≤25 | ≤25 | ≤25 | |
环境相对湿度（°C） | ≤60 | ≤60 | ≤60 | |
电源 | 220V±10% 50HZ | 220V±10% 50HZ | 220V±10% 50HZ | |
制冷量（W） | 1500 | 1500 | 1500 | |
介质 | 高低温导热油 | 高低温导热油 | 高低温导热油 | |
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 | |
显示精度（°C） | ±0.1 | ±0.1 | ±0.1 | |
温度稳定度（°C） | ±0.1 | ±0.1 | ±0.1 | |
传感器 | PT100 | PT100 | PT100 | |
其他参数 | 设定方式 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 |
仪表调节范围（°C） | -40-200 | -40-200 | -40-200 | |
接口尺寸 | DN15 | DN15 | DN15 | |
加热腔尺寸（mm） | 133*260 | 133*260 | 133*260 | |
制冷系统 | 功率（W) | 750 | ||
冷媒 | R404a | R404a | R404a | |
循环泵 | 功率（W) | 250 | ||
流量（L/min） | 40 | 40 | 40 | |
扬程（M） | 15 | 15 | 15 | |
加热系统 | 加热功率（W） | 3000 | 3000 | 3000 |
外形尺寸 | 600*500*900 | 600*500*900 | 600*500*900 | |
配置 | 采用1P格力压缩机*1 | 采用1P格力压缩机*1 | 采用1P格力压缩机*1 | |
毛细管截留 | 毛细管截留 | 毛细管截留 | ||
蒸发器：管式换热器 | 蒸发器：管式换热器 | 蒸发器：管式换热器 | ||
品致测控仪表 | 品致测控仪表 | 品致测控仪表 | ||
制冷剂：R404a | 制冷剂：R404a | 制冷剂：R404a | ||
风冷 | 风冷 | 风冷 | ||
外壳采用静电喷塑 | 外壳采用静电喷塑 | 外壳采用静电喷塑 | ||
安全防护 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | |
卓成仪器高低温循环装置参数表10L | ||||
型号 | GDSZ-10/20 | GDSZ-10/40 | GDSZ-10/80 | |
储液槽容积（L） | 10 | 10 | 10 | |
工作条件 | 空载使用温度范围（°C） | -20/200 | -40/200 | -80/180 |
最佳环境温度（°C） | ≤25 | ≤25 | ≤25 | |
环境相对湿度（°C） | ≤60 | ≤60 | ≤60 | |
电源 | 220V±10% 50HZ | 220V±10% 50HZ | 220V±10% 50HZ | |
制冷量（W） | 1500 | 1750 | 3500 | |
介质 | 高低温导热油 | 高低温导热油 | 高低温导热油 | |
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 | |
显示精度（°C） | ±0.1 | ±0.1 | ±0.1 | |
温度稳定度（°C） | ±0.1 | ±0.1 | ±0.1 | |
传感器 | PT100 | PT100 | PT100 | |
其他参数 | 设定方式 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 |
仪表调节范围（°C） | -20-200 | -40-200 | -80-200 | |
接口尺寸 | DN15 | DN15 | DN15 | |
加热腔尺寸（mm） | 133*260 | 133*260 | 133*260 | |
制冷系统 | 功率（W) | 1125 | 1125 | 2250 |
冷媒 | R22 | R404a | R404a,R23 | |
循环泵 | 功率（W) | 250 | 250 | 100 |
流量（L/min） | 40 | 40 | 25 | |
扬程（M） | 15 | 15 | 6 | |
加热系统 | 加热功率（W） | 3000 | 3000 | 3000 |
外形尺寸 | 600*500*900 | 600*500*900 | 680*580*1030 | |
配置 | 采用1.5P海立压缩机*1 | 采用1.5P格力压缩机*1 | 压缩机1.5P松下*1，1.5P恩布拉克*1 | |
毛细管截留 | 毛细管截留 | 毛细管截留 | ||
蒸发器：管式换热器 | 蒸发器：管式换热器 | 蒸发器：板式换热器 | ||
品致测控仪表 | 品致测控仪表 | 鸿森干燥过滤器 | ||
制冷剂：R22 | 制冷剂：R404a | 制冷剂：R404a,R23 | ||
风冷 | 风冷 | 风冷 | ||
外壳采用静电喷塑 | 外壳采用静电喷塑 | 外壳采用静电喷塑 | ||
安全防护 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | |
卓成仪器高低温循环装置参数表 20L | ||||||||||||
型号 | GDSZ-20/20 | GDSZ-20/40 | GDSZ-20/80 | |||||||||
储液槽容积（L） | 16 | 16 | 16 | |||||||||
工作条件 | 空载使用温度范围（°C） | -20/200 | -40/200 | -80/180 | ||||||||
最佳环境温度（°C） | ≤25 | ≤25 | ≤25 | |||||||||
环境相对湿度（°C） | ≤60 | ≤60 | ≤60 | |||||||||
电源 | 220V±10% 50HZ | 220V±10% 50HZ | 380V±10% 50HZ | |||||||||
制冷量（W） | 3500 | 3500 | 8000 | |||||||||
介质 | 高低温导热油 | 高低温导热油 | 高低温导热油 | |||||||||
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 | |||||||||
显示精度（°C） | ±0.1 | ±0.1 | ±0.1 | |||||||||
传感器 | PT100 | PT100 | PT100 | |||||||||
其他参数 | 设定方式 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | ||||||||
仪表调节范围（°C） | -80-200 | -80-200 | -80-200 | |||||||||
接口尺寸 | DN15 | DN15 | DN15 | |||||||||
加热腔尺寸（mm） | 133*260 | 133*260 | 133*260 | |||||||||
制冷系统 | 功率（W) | 1500 | 2250 | 6000 | ||||||||
冷媒 | R22 | R404a | R22，R23 | |||||||||
循环泵 | 功率（W) | 250 | 250 | 280 | ||||||||
流量（L/min） | 40 | 40 | 40 | |||||||||
扬程（M） | 15 | 15 | 8 | |||||||||
加热系统 | 加热功率（W） | 5000 | 5000 | 6000 | ||||||||
外形尺寸 | 680*580*1030 | 680*580*1030 | 750*620*1150 | |||||||||
配置 | 采用2P压缩机*1 | 采用3P格力压缩机*1 | 采用4P安康压缩机*2 | |||||||||
毛细管截留 | 毛细管截留 | 毛细管截留 | ||||||||||
蒸发器：管式换热器 | 蒸发器：管式换热器 | 蒸发器：管式换热器 | ||||||||||
鸿森干燥过滤器 | 鸿森干燥过滤器 | 鸿森干燥过滤器 | ||||||||||
制冷剂：R22 | 制冷剂：R404a | 制冷剂：R22，R23 | ||||||||||
风冷 | 风冷 | 风冷 | ||||||||||
外壳采用静电喷塑 | 外壳采用静电喷塑 | 外壳采用静电喷塑 | ||||||||||
安全防护 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | |||||||||
卓成仪器高低温循环装置参数表 30L | ||||||||||||
型号 | GDSZ-30/20 | GDSZ-30/40 | GDSZ-30/80 | |||||||||
储液槽容积（L） | 20 | 20 | 20 | |||||||||
工作条件 | 空载使用温度范围（°C） | -20/200 | -40/200 | -80/180 | ||||||||
最佳环境温度（°C） | ≤25 | ≤25 | ≤25 | |||||||||
环境相对湿度（°C） | ≤60 | ≤60 | ≤60 | |||||||||
电源 | 220V±10% 50HZ | 220V±10% 50HZ | 380V±10% 50HZ | |||||||||
制冷量（W） | 5000 | 5500 | 8000 | |||||||||
介质 | 高低温导热油 | 高低温导热油 | 高低温导热油 | |||||||||
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 | |||||||||
显示精度（°C） | ±0.1 | ±0.1 | ±0.1 | |||||||||
温度稳定度（°C） | ±0.1 | ±0.1 | ±0.1 | |||||||||
传感器 | PT100 | PT100 | PT100 | |||||||||
其他参数 | 设定方式 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | ||||||||
仪表调节范围（°C） | -80-200 | -80-200 | -80-200 | |||||||||
接口尺寸 | DN15 | DN15 | DN15 | |||||||||
储液槽尺寸（mm） | 133*260 | 133*260 | 133*260 | |||||||||
制冷系统 | 功率（W) | 1900 | 2250 | 6000 | ||||||||
冷媒 | R22 | R404a | R22，R23 | |||||||||
循环泵 | 功率（W) | 250 | 250 | 280 | ||||||||
流量（L/min） | 40 | 40 | 40 | |||||||||
扬程（M） | 15 | 15 | 8 | |||||||||
加热系统 | 加热功率（w） | 5000 | 5000 | 6000 | ||||||||
外形尺寸 | 680*580*1030 | 680*580*1030 | 750*620*1150 | |||||||||
配置 | 采用2.5P格力转子压缩机*1 | 采用3P低温转子压缩机*1 | 采用4P安康压缩机*2 | |||||||||
毛细管截留 | 毛细管截留 | 毛细管截留 | ||||||||||
蒸发器：管式换热器 | 蒸发器：管式换热器 | 蒸发器：管式换热器 | ||||||||||
鸿森干燥过滤器 | 鸿森干燥过滤器 | 鸿森干燥过滤器 | ||||||||||
制冷剂：R22 | 制冷剂：R404a | 制冷剂：R22，R23 | ||||||||||
风冷 | 风冷 | 风冷 | ||||||||||
外壳采用静电喷塑 | 外壳采用静电喷塑 | 外壳采用静电喷塑 | ||||||||||
安全防护 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | |||||||||
卓成仪器高低温循环装置参数表100L | ||||
型号 | GDSZ-100/20 | GDSZ-100/40 | GDSZ-100/80 | |
储液槽容积（L） | 35 | 35 | 35 | |
工作条件 | 空载使用温度范围（°C） | -20/200 | -40/200 | -80/180 |
最佳环境温度（°C） | ≤25 | ≤25 | ≤25 | |
环境相对湿度（°C） | ≤60 | ≤60 | ≤60 | |
电源 | 380V±10% 50HZ | 380V±10% 50HZ | 380V±10% 50HZ | |
制冷量（W） | 9500 | 11000 | 11500 | |
介质 | 高低温导热油 | 高低温导热油 | 高低温导热油 | |
显示方式 | 液晶显示 | 液晶显示 | 液晶显示 | |
显示精度（°C） | ±0.1 | ±0.1 | ±0.1 | |
温度稳定度（°C） | ±0.1 | ±0.1 | ±0.1 | |
传感器 | PT100 | PT100 | PT100 | |
其他参数 | 设定方式 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 | 在使用温度范围内任意设定 |
仪表调节范围（°C） | -80-200 | -80-200 | -80-200 | |
接口尺寸 | DN15 | DN15 | DN15 | |
加热腔尺寸（mm） | 133*500 | 133*500 | 133*500 | |
制冷系统 | 功率（W) | 5250 | 6000 | 9000 |
冷媒 | R404a | R404a | R404a,R23 | |
循环泵 | 功率（W) | 250 | 250 | 280 |
流量（L/min） | 40 | 40 | 40 | |
扬程（M） | 15 | 15 | 8 | |
加热系统 | 加热功率（w） | 10000 | 10000 | 10000 |
配置 | 采用7P海立压缩机*1 | 采用8P海立压缩机*1 | 采用8P英华特压缩机*2 | |
毛细管截留 | 毛细管截留 | 毛细管截留 | ||
蒸发器：管氏换热器 | 蒸发器：管氏换热器 | 蒸发器：管氏换热器 | ||
金豪生油分离器 | 金豪生油分离器 | 金豪生油分离器 | ||
制冷剂：R404a | 制冷剂：R404a | 制冷剂：R404a,R23 | ||
风冷 | 风冷 | 风冷 | ||
外壳采用静电喷塑 | 外壳采用静电喷塑 | 外壳采用静电喷塑 | ||
安全防护 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、过载继电器、热保护装置、高温保护、传感器故障保护）。 | 具有自我诊断功能、冷冻机（过载保护、热保护装置、高温保护、传感器故障保护）。 | |
